物 理 検 層

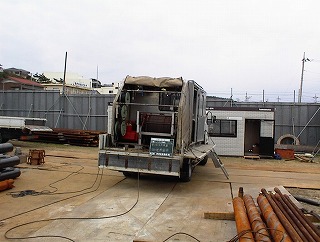

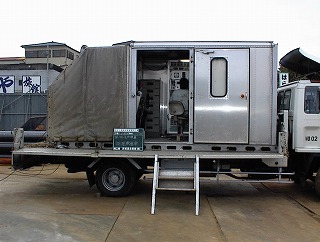

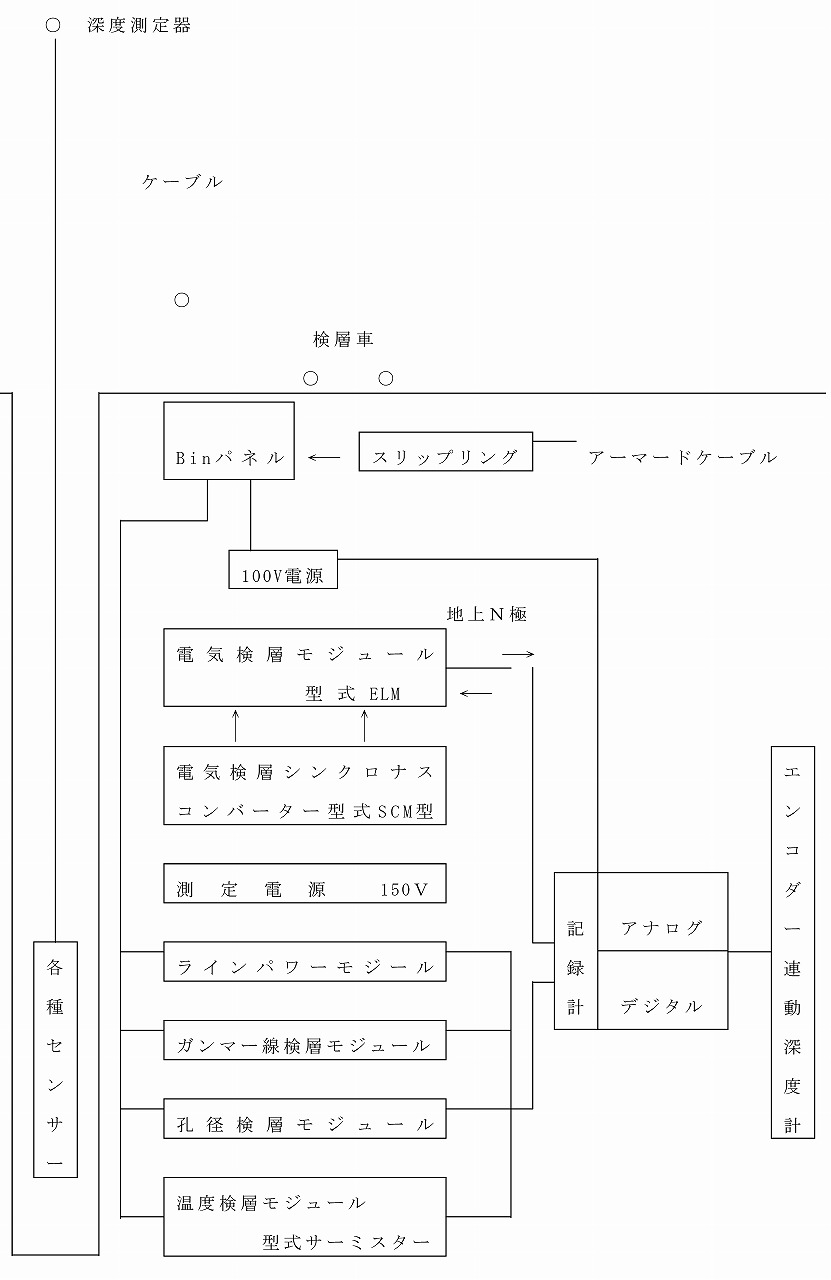

物理検層とは各種の油、地熱、温泉井などの坑井内に測定器を降ろし、坑井周辺地層の物理的性質を深度に対して連続的に計測する技術である。 　坑井内に降下するゾンデと呼ばれる測定器には、測定する対象に応じたセンサーが内蔵されており、計測された信号はケーブルを通して地上の変換器を通り、記録装置に伝えられ、検層柱状図の形式で表示される。得られた検層記録は総合的に解釈され、地層の判定や地下の岩石の物性の把握に利用される。 　　　　　　 検層模式 （クリックすると拡大します。）
電気検層（ＥＳ）	電気検層は比抵抗検層の一種で、導電性のある液体（水あるいは泥水）の満されたボーリング孔で電気的に行なわれる検層により、地質の比抵抗を深度に対応させ連続的に測定する方法である。
温度検層（ＴＳ）	温度検層は孔内の温度と深度に対して連続的に測定し、地層の温度を決定することによって地層の対比、逸・湧水層、帯水層等の位置判断に利用する。
ガンマ線検層（ＧＲＬ）	ガンマ線検層は地層中に含まれている放射性物質から、自然に放射されている自然のガンマ線を深度に対して連続的に測定記録する。 　岩石は普通微量の放射性物質を含んでおり、推積岩の種類によって含有量が異なっているので、これらの放射性物質からガンマ線の変化を見ることができる。
流量検層（ＣＦＭ）	スピンナー型の流量計で、検層の際は一定の速度で孔内を移動し、測定電極に対する流体の相対速度や検層速度を記録する。これに孔径のデータを加えて孔内流体の流量を求める。
孔径検層（ＣＡＬ）	孔径検層は孔径の変化を深度に対して連続的に測定記録する。地上のコントロール装置から測定電極内の小型のモータでキャリパーアームを開閉できるシステムになっている。
ケーシング　カラー　ロケーター（ＣＣＬ）	ケーシングカラーロケーターは、孔内に挿入されたケーシングパイプのカラー位置を検出し記録することが目的の装置で、ＣＣＬともいう。 　ＣＣＬはケーシングパイプのカラー位置を表示記録出来るので、パーフォレーション作業や、掘管等の抑留位置をチェックする場合の正確な深度を探知する為に使用されている。
